TBI DFV02505-4.8 tbi滚珠丝杆 报价
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: DFV系列
- 类型:
- 属性: TBI DFV02505-4.8 tbi滚珠丝杆 报价，-TBI DFV02505-4.8 tbi滚珠丝杆 报价-TBI DFV02505-4.8 丝杆品牌TBI TBI丝杠零件是一种极具重要性的机械零件。它的主要功能是将旋转运动转换为线性运动，常常被应用于各种机械设备中。这种零件由若干个不同的部件组成，其中最重要的是丝杠和导轨。丝杠是通过螺旋槽的精密螺纹相对于导轨进行直线运动的机械元件，而导轨则为丝杠提供了稳定的支撑和导向。细心观察丝杠零件，会发现它们的制造工艺异常精细。制造丝杠的工序非常繁琐，需要经过多道-TBI DFV02505-4.8 tbi滚珠丝杆 报价--TBI DFV02505-4.8 tbi滚珠丝杆 报价-

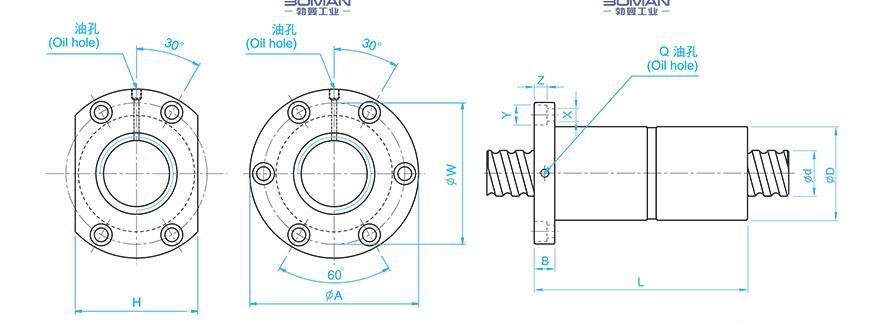

TBI DFV02505-4.8 tbi滚珠丝杆 报价 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 5 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 50 |
|
| 法兰直径 | 73 |
|
| 螺母长度 | 105 |
|
| 螺母安装 | PCD | 61 |
| 额定动负载 | CaN | 2017 |
| 额定静负载 | C0aN | 5884 |
| 有效圈数 | 4.8X1 |
|
| 法兰盘宽度 | 52 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 75 |
TBI DFV02505-4.8 tbi滚珠丝杆 报价此型号部分数据来源于NSK NN3022TKRCC1P5 nsk17tac47轴承
